Τεχνολογίες Ψύξης Data Center

Με την ραγδαία αύξηση των φορτίων στα data center, λόγω εφαρμογών AI και HPC, η θερμική διαχείριση μετατρέπεται από δευτερεύουσα σε κρίσιμη παράμετρο σχεδιασμού. Οι παραδοσιακές λύσεις ψύξης αέρα (air-cooling) περιορίζονται όταν η ισχύς ανά rack αυξάνει, ενώ οι τεχνολογίες που βασίζονται σε υγρό (liquid cooling) ή συνδυασμό αέρα/υγρού προσφέρουν αποδοτικότερες επιλογές για υψηλές πυκνότητες. Σε αυτό το άρθρο θα εξετάσουμε τις κύριες τεχνολογίες ψύξης ενός data center μαζί με τα πλεονεκτήματα και τα όριά τους.

Παράμετροι που καθορίζουν την επιλογή της τεχνολογίας ψύξης

Η επιλογή της κατάλληλης τεχνολογίας ψύξης εξαρτάται από ένα σύνολο παραγόντων που συνδέονται με τη θερμική πυκνότητα, την ενεργειακή αποδοτικότητα και την αρχιτεκτονική του data center.

Πυκνότητα ισχύος ανά rack (Power Density)

Η ισχύς που καταναλώνει κάθε rack, είναι ο σημαντικότερος δείκτης για την επιλογή τεχνολογίας ψύξης. Τα παραδοσιακά data center σχεδιάζονταν για 5-10 kW ανά rack, ενώ σήμερα, με εφαρμογές AI και HPC, οι απαιτήσεις μπορούν να ξεπεράσουν τα 40-60 kW ή και παραπάνω. Όσο αυξάνεται η πυκνότητα, τόσο δυσκολότερη γίνεται η αποτελεσματική ψύξη μόνο με αέρα.

Ενεργειακή αποδοτικότητα και PUE

Το Power Usage Effectiveness (PUE) είναι ο δείκτης που μετρά τη σχέση της συνολικής κατανάλωσης ενέργειας προς την ενέργεια που φτάνει στα ΙΤ φορτία. Οι τεχνολογίες υδρόψυξης επιτυγχάνουν χαμηλότερο PUE καθώς μειώνουν τις απώλειες που σχετίζονται με τη μεταφορά θερμότητας μέσω αέρα και τη λειτουργία μηχανικών συστημάτων.

Κλιματική ζώνη και τοποθεσία

Σε ψυχρότερες περιοχές, η αερόψυξη με free cooling μπορεί να παραμένει αποδοτική, ενώ σε θερμότερα ή υγρά κλίματα απαιτούνται υβριδικές ή πλήρως υδρόψυκτες λύσεις. Η επιλογή της τεχνολογίας πρέπει να λαμβάνει υπόψη την εποχικότητα και τη διαθεσιμότητα νερού.

Αρχιτεκτονική και δομή του data center

Η διάταξη των rack, η κυκλοφορία του αέρα (π.χ. hot/cold aisles), η ύπαρξη ψευδοπατώματος και το γενικότερο σύστημα εξαερισμού καθορίζουν ποιες τεχνολογίες είναι συμβατές ή αν απαιτείται ανακατασκευή του χώρου.

Συντήρηση, επεκτασιμότητα και κόστος ιδιοκτησίας (TCO)

Οι λύσεις air cooling είναι πιο απλές και οικονομικές στη συντήρηση, αλλά λιγότερο επεκτάσιμες σε υψηλές πυκνότητες. Οι υδρόψυκτες εφαρμογές έχουν μεγαλύτερο αρχικό κόστος (CAPEX), αλλά βελτιώνουν την ενεργειακή απόδοση και μειώνουν το OPEX σε μεσο-μακροπρόθεσμο ορίζοντα.

Παραδοσιακές τεχνολογίες ψύξης (Αέρα / Αέρα–Υγρού)

Οι παραδοσιακές τεχνολογίες ψύξης βασίζονται κυρίως στη ροή αέρα για τη μεταφορά θερμότητας από τον IT εξοπλισμό. Παραμένουν οι πιο διαδεδομένες λύσεις για data centers μικρής και μεσαίας πυκνότητας, ενώ με τη βοήθεια βελτιωμένων συστημάτων ελέγχου και εναλλακτών μπορούν να καλύψουν και πιο απαιτητικά περιβάλλοντα.

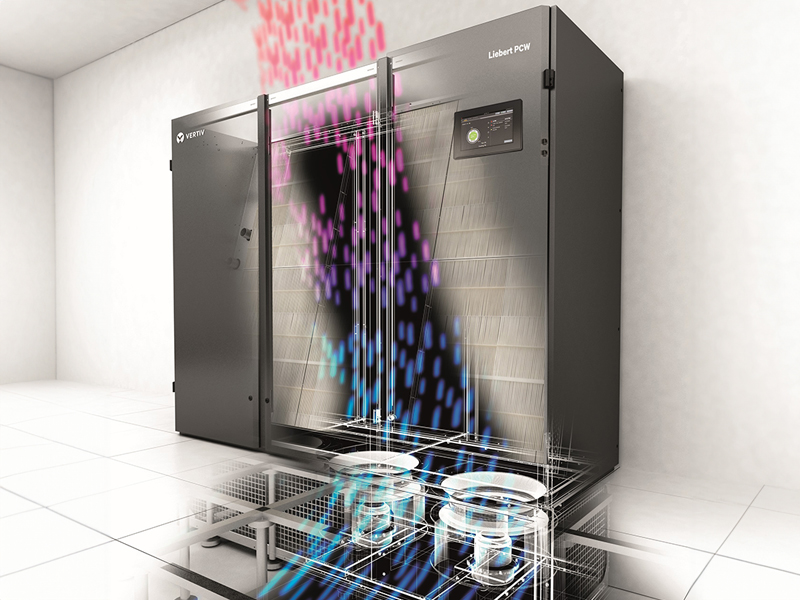

CRAC / CRAH Units (Computer Room Air Conditioning / Handling)

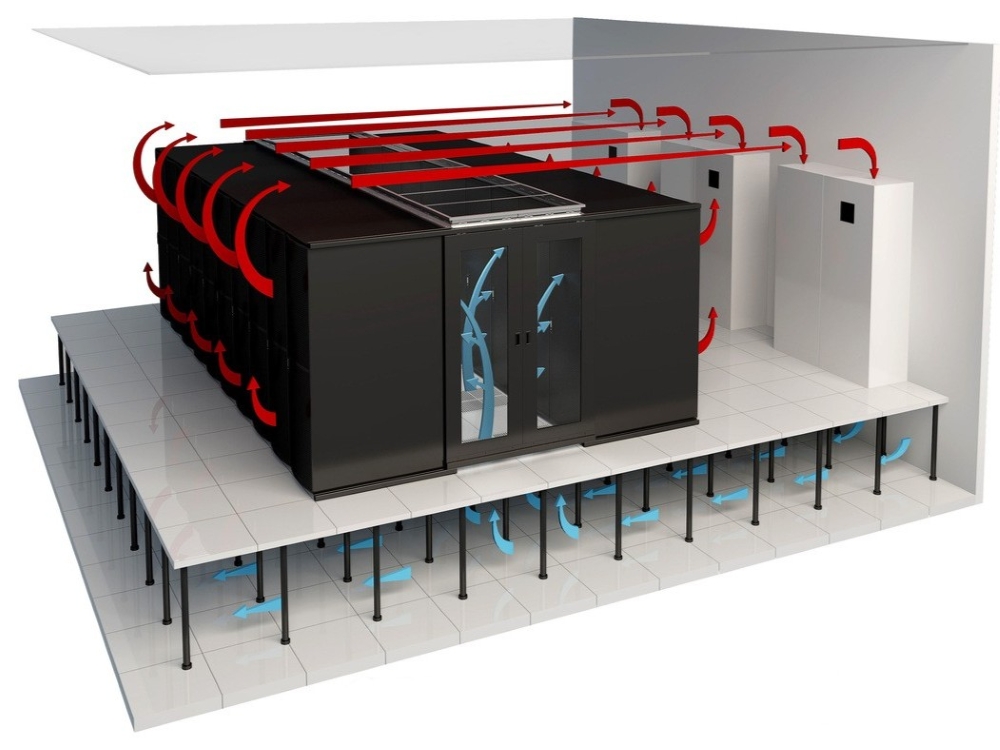

Αποτελούν τον πιο κλασικό τύπο ψύξης: ο ψυχρός αέρας παράγεται από μονάδες κλιματισμού και διοχετεύεται στον χώρο μέσω του ψευδοπατώματος ή αεραγωγών.

Πλεονεκτήματα: Απλότητα, ευκολία συντήρησης, δοκιμασμένη τεχνολογία.

Μειονεκτήματα: Περιορισμένη απόδοση σε υψηλές πυκνότητες (> 15-20 kW / rack), μεγάλες ενεργειακές απώλειες σε μεγάλες αποστάσεις.

Τυπική πυκνότητα: έως 15 kW / rack.

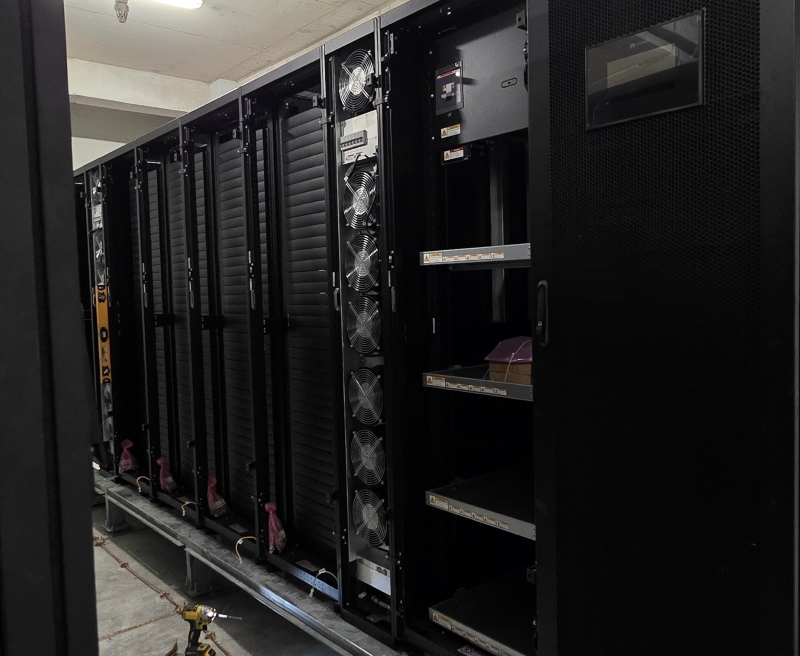

In-Row / Close-Coupled Cooling

Σε αυτό το μοντέλο, οι μονάδες ψύξης τοποθετούνται ανάμεσα στα rack, κοντά στην πηγή θερμότητας. Ο ψυχρός αέρας διοχετεύεται απευθείας στους servers και επιστρέφει θερμός στο πίσω μέρος της ίδιας μονάδας.

Πλεονεκτήματα: Μειώνει τη διαδρομή του αέρα, επιτυγχάνει πιο ομοιόμορφη θερμική κατανομή, λιγότερη ανάμιξη ζεστού και κρύου αέρα.

Μειονεκτήματα: Περιορισμένο scalability και απαιτεί καλή διαχείριση ροής αέρα με κατάλληλο περιορισμό.

Τυπική πυκνότητα: έως 25 kW / rack.

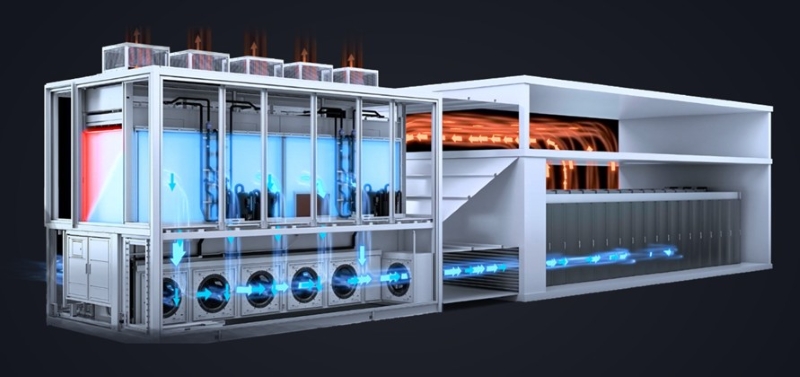

Indirect Evaporative Cooling

Εδώ η ψύξη βασίζεται στη φυσική εξάτμιση νερού για την απομάκρυνση θερμότητας, χωρίς να αναμειγνύεται ο εσωτερικός με τον εξωτερικό αέρα. Το ψυχρό ρεύμα προέρχεται από εναλλάκτη θερμότητας που χρησιμοποιεί εξωτερικό αέρα και εξάτμιση νερού.

Πλεονεκτήματα: Υψηλή ενεργειακή απόδοση, χαμηλό PUE (1.1-1.3), λιγότερη εξάρτηση από chillers.

Μειονεκτήματα: Εξαρτάται από την κλιματική ζώνη και απαιτεί συντήρηση νερού / φίλτρων.

Τυπική πυκνότητα: έως 30 kW / rack.

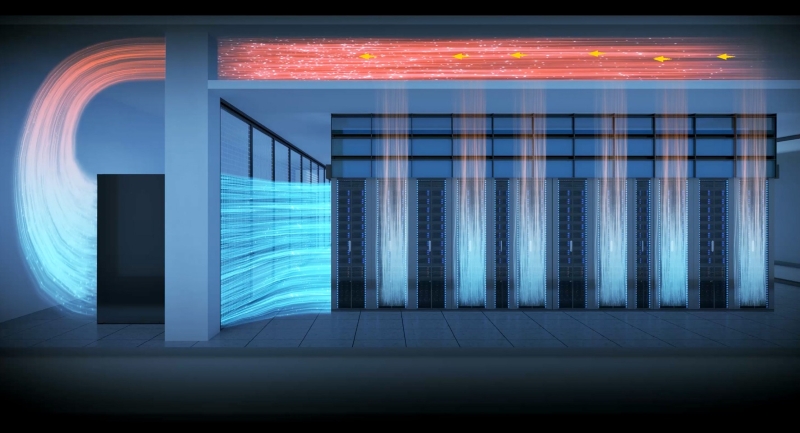

Chilled Water / Fan Wall Cooling

Σε αυτά τα συστήματα, η ψύξη επιτυγχάνεται μέσω κυκλώματος ψυχρού νερού (chilled water loop) που τροφοδοτεί μονάδες εντός του χώρου ή fan walls στην περιφέρεια. Η ροή αέρα δημιουργεί ομοιογενή θερμοκρασιακή κατανομή σε όλη τη σειρά των rack.

Πλεονεκτήματα: Σταθερή απόδοση, ιδανική για μεσαία ή μεγάλα data centres, εφικτό retrofit.

Μειονεκτήματα: Υψηλότερο αρχικό κόστος και σύνθετη υποδομή σωληνώσεων.

Τυπική πυκνότητα: 20-40 kW / rack ανάλογα με το layout.

Τεχνολογίες καθαρής υδρόψυξης (Liquid Cooling)

Οι τεχνολογίες καθαρής υδρόψυξης εφαρμόζονται όταν οι θερμικές πυκνότητες υπερβαίνουν τις δυνατότητες των συμβατικών μεθόδων ψύξης. Σε αυτές τις λύσεις, η θερμότητα απομακρύνεται απευθείας μέσω ψυκτικού υγρού από τα σημεία παραγωγής (επεξεργαστές, GPU, μνήμες), εξασφαλίζοντας πολύ υψηλή απόδοση και σταθερό θερμικό προφίλ.

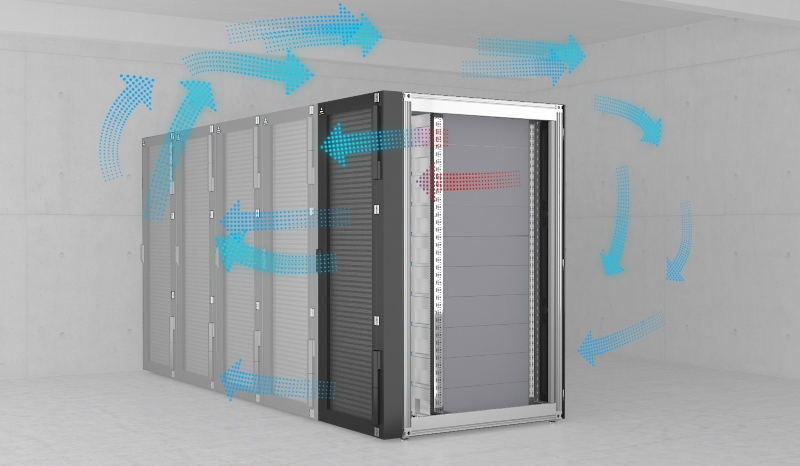

Rear Door Heat Exchanger (RDHx)

Στην τεχνολογία RDHx, ο θερμός αέρας που εξέρχεται από το πίσω μέρος του rack περνά μέσα από έναν εναλλάκτη θερμότητας ψυχρού υγρού. Ο αέρας ψύχεται αμέσως, χωρίς να απαιτείται κυκλοφορία στον χώρο.

Πλεονεκτήματα: Retrofit δυνατότητα χωρίς μεγάλες αλλαγές στην υποδομή, χαμηλή κατανάλωση ενέργειας, εύκολη συντήρηση.

Μειονεκτήματα: Απαιτεί κύκλωμα ψυχρού νερού και CDU, αυξημένες απαιτήσεις στεγανότητας και παρακολούθησης.

Τυπική πυκνότητα: 30–40 kW / rack (και άνω, ανάλογα με το flow rate).

Direct-to-Chip (DTC) / Cold Plate Cooling

Το ψυκτικό υγρό κυκλοφορεί μέσα από μικροσωληνώσεις που έρχονται σε άμεση επαφή με τις επιφάνειες των CPU, GPU και άλλων θερμών εξαρτημάτων. Η θερμότητα μεταφέρεται άμεσα στο κύκλωμα υγρού και αποβάλλεται μέσω εναλλάκτη ή CDU.

Πλεονεκτήματα: Εξαιρετικά υψηλή απόδοση απομάκρυνσης θερμότητας, δυνατότητα ψύξης σε πολύ υψηλές πυκνότητες (> 80 kW / rack), σταθερή θερμοκρασία λειτουργίας.

Μειονεκτήματα: Απαιτεί εξειδικευμένους servers με cold plates, σύνθετη εγκατάσταση και συντήρηση.

Τυπική πυκνότητα: 80–120 kW / rack.

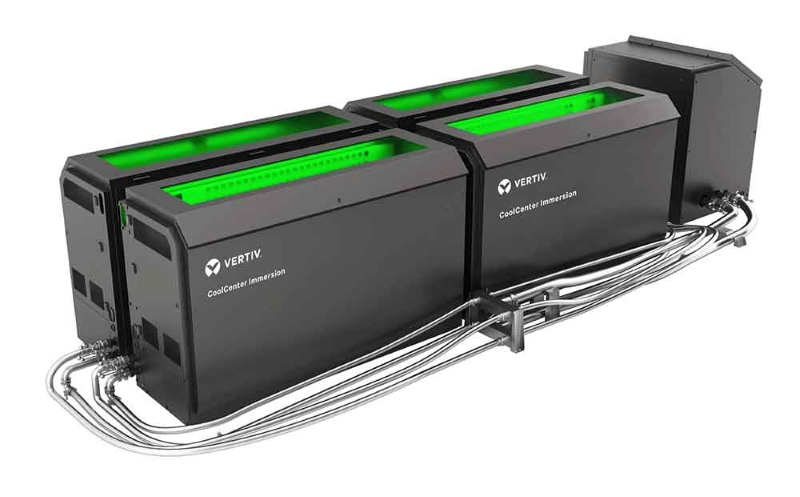

Immersion Cooling

Στην πιο προχωρημένη μορφή υδρόψυξης, ο εξοπλισμός (server boards ή modules) βυθίζεται σε ειδικό διηλεκτρικό υγρό. Η θερμότητα μεταφέρεται άμεσα στο υγρό, το οποίο ανακυκλώνεται μέσω εναλλάκτη θερμότητας ή εξωτερικού κυκλώματος.

Πλεονεκτήματα: Πολύ υψηλή ενεργειακή αποδοτικότητα (PUE < 1.1), δυνατότητα υποστήριξης πυκνοτήτων > 100 kW / rack, μηδενικός θόρυβος και εξάλειψη της ανάγκης airflow.

Μειονεκτήματα: Υψηλό αρχικό κόστος, ανάγκη για εξοπλισμό συμβατό με immersion, περιορισμένη ευελιξία αναβάθμισης.

Τυπική πυκνότητα: > 100 kW / rack.

Η ψύξη αποτελεί πλέον έναν από τους πιο κρίσιμους παράγοντες σχεδιασμού στα σύγχρονα data centers. Η επιλογή της κατάλληλης τεχνολογίας δεν εξαρτάται μόνο από την πυκνότητα ισχύος ή το είδος του εξοπλισμού, αλλά και από τον τρόπο που το σύστημα ενσωματώνεται στην ευρύτερη ενεργειακή και λειτουργική στρατηγική του οργανισμού.

Οι παραδοσιακές λύσεις αέρα προσφέρουν αξιοπιστία και απλότητα, ενώ οι τεχνολογίες αέρα-υγρού αποτελούν βήμα προς τη βελτιστοποίηση του PUE και τη μείωση του κόστους λειτουργίας. Για έργα υψηλής πυκνότητας, HPC και AI, οι λύσεις υδρόψυξης αποτελούν πλέον μονόδρομο για τη διασφάλιση σταθερότητας και ενεργειακής αποδοτικότητας.

Η Layer 1 Technologies, ως πιστοποιημένος συνεργάτης της Huawei και της Vertiv, σχεδιάζει και υλοποιεί ολοκληρωμένες λύσεις θερμικής διαχείρισης για data centers κάθε κλίμακας. Η εταιρεία προσφέρει μελέτη, επιλογή κατάλληλης τεχνολογίας ψύξης, εγκατάσταση, commissioning και συνεχή τεχνική υποστήριξη με SLA.

Είτε πρόκειται για αναβάθμιση υφιστάμενου data center είτε για σχεδίαση νέας υποδομής, η προσέγγιση της Layer 1 Technologies εξασφαλίζει μέγιστη αποδοτικότητα, συμμόρφωση με διεθνή πρότυπα και μελλοντική επεκτασιμότητα.
